有线电视及卫星电视接收系统
有线电视系统也称为CATV系统,随着社会的进步和技术的发展,人们对电视媒介提出了越来越高的要求,不仅要求接收电视台发送的节目,还要求接收卫星电视节目和自办节目,甚至利用电视进行信息交流等。传输电缆的含义也不再局限于同轴电缆,而是扩展到了光缆等。于是,人们将通过同轴电缆、光缆或其组合来传输、分配和交换声音、图像信号的电视系统称为电缆电视(Cable Television)系统,其英文缩写也正好是CATV。现在,习惯上它又常称为有线电视系统,这是因为它以有线闭路形式传送电视信号,不向外界辐射电磁波,并区别于电视台的开路电视广播。

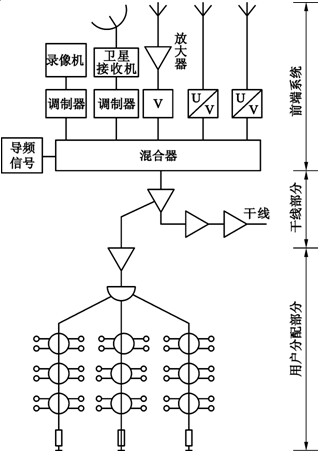

![](http://www.hxjs.com/UploadFiles/2014121711296185.jpg) 随着有线电视技术的不断进步,CATV呈现出了光纤化、数字化、双向传输的趋势。同时,在有线电视光纤网上架构IP宽带网,构成“ 三网合一 ” 的宽带综合信息网已经得以实现。 CATV一般由前端、干线传输和用户分配三个部分组成,如图所示。前端部分主要包括电视接收天线,频道放大器,频道变换器,自播节目设备,卫星电视接收设备,导频信号发生器、调制器、混合器以及连接线缆等部件。前端信号的来源一般有三种:接收无线电视台的信号;卫星地面接收的信号;各种自办节目信号。 |
|
